В сборке можно соединить две или несколько деталей для создания новой детали. Операция соединения удаляет поверхности, которые входят в пространство друг друга, и создает единый твердотельный элемент.

Для соединения деталей:

  1. Создайте детали, которые нужно соединить, затем создайте сборку, содержащую эти детали.

  2. Расположите должным образом детали в сборке. Детали могут либо соприкасаться, либо входить друг в друга.


  1. Сохраните сборку, но не закрывайте окно.

  2. Вставьте новую деталь в сборку:

    1. Выберите Новая деталь на панели инструментов "Сборка" или выберите Вставка, Компонент, Новая деталь.

    2. Выберите плоскость или плоскую грань на компоненте.

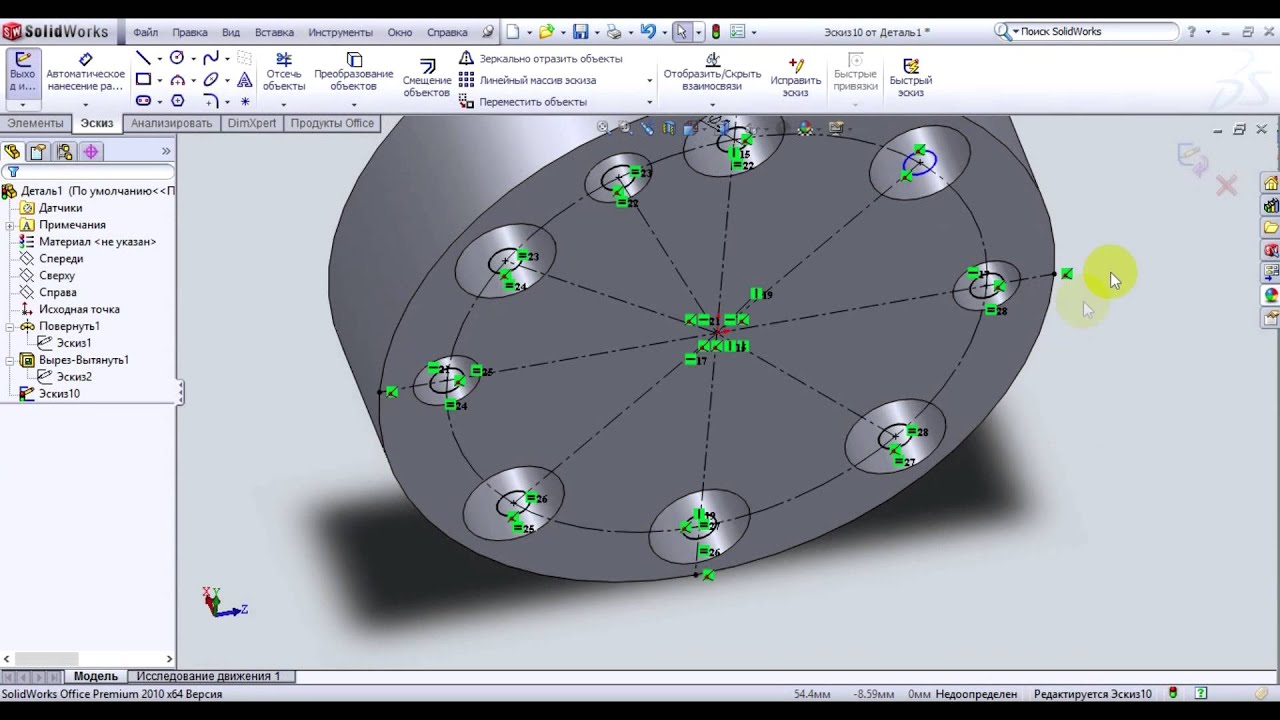

      На новой детали откроется эскиз на выбранной плоскости.



  1. Закройте эскиз. Так как создается соединенная деталь, эскиз не нужен.

  2. В дереве конструирования FeatureManager нажмите правой кнопкой мыши на имя новой детали, выберите Переименовать деталь и переименуйте новую деталь.

  3. Выберите Вставка, Элементы, Соединить.

  4. Выберите и установите параметры в окне PropertyManager (Менеджера свойств).

  5. Нажмите , чтобы создать соединенную деталь.





До соединения - совпадающие грани

После соединения – грани удалены

  1. Для возвращения к редактированию сборки нажмите правой кнопкой мыши на имя сборки в дереве конструирования FeatureManager или в любом месте графической области и выберите Редактировать сборку:<имя_сборки>, либо нажмите значок Редактировать деталь на панели инструментов "Сборка".

Соединенная деталь является полностью ассоциативной с исходными деталями и сборкой. Все изменения, вносимые в исходные детали, отражаются в соединенной детали. Если детали в сборке переместятся друг относительно друга, соединенная деталь также изменяется.

.197.36
